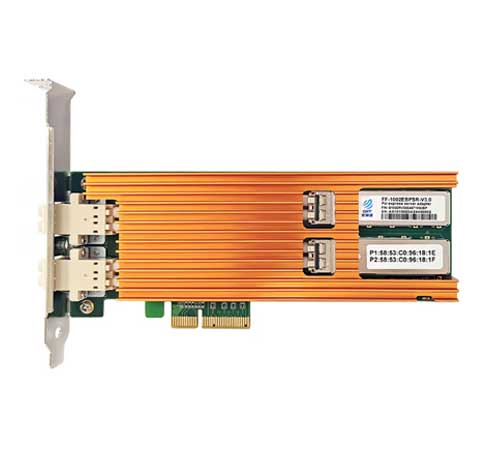

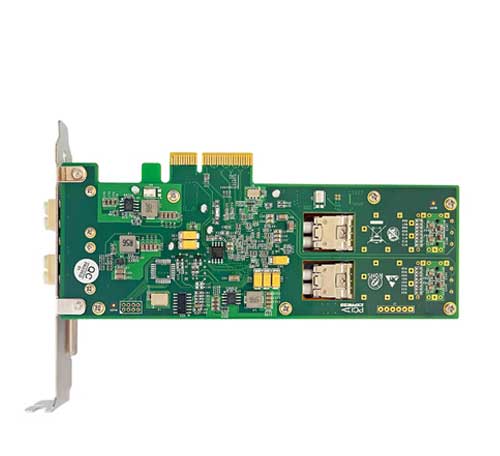

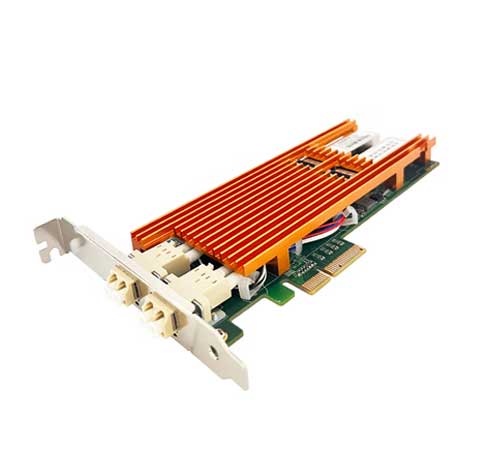

光潤通生產的萬兆多模SFP+光口Bypass以太網旁路服務器適配器，F(xiàn)F-1002EBPSR-V3.0是PCI-Express X4網絡接口卡，適配器上包含2個萬兆以太網端口內含2個萬兆850nm多模光模塊。FF-1002EBPSR-V3.0適配器面向內聯網絡系統，可在網絡鏈路出現故障時，切換值旁路繼續通訊，提供一個備用鏈路保護機制。

FF-1002EBPSR-V3.0雙端口萬兆以太網旁路服務器適配器，支持正常旁路和斷開模式。在普通（Normal）模式下，端口是獨立的接口，而在在旁路（BYPASS）模式下，從一個端口接收的所有數據包都將傳輸?shù)较噜彾丝冢跀嚅_（Disconnect）模式下，適配器模擬開關/路徑電纜斷開。

FF-1002EBPSR-V3.0服務器適配器可以在主機系統故障或者電源關閉時，繞過或斷開其以太網端口。在旁路（Bypass）模式下繼續工作，連接切換到另一個端口，因此，在旁路模式中，從一個端口接收的所有分組都被發送到相鄰端口，反之亦然。此功能可以繞過發生故障的系統，并為網絡提供最長的運行時間。 FF-1002EBPSR-V3.0雙端口萬兆PCI Bypass服務器適配器，包括一個板載WDT（看門狗定時器）控制器。適配器的軟件驅動程序或軟件應用程序可以將命令寫入板載WDT控制器。適配器的軟件驅動程序，WDT控制器和旁路電路提供了一個控制和管理適配器模式的接口。

光潤通FF-1002EBPSR-V3.0的雙端萬兆以太網旁路服務器適配器，基于光潤通G710G2以太網控制器，具有優越的產品性能。

Bypass/Disconnect功能：

1，在電源故障，系統掛起或軟件應用程序掛起時繞過/斷開以太網端；

2，軟件可編程旁路，斷開或正常模式；

3，板載（WDT）控制器；

4，軟件可編程超時間隔

     最大3,276,800 mSec (3,276.8 Sec)

     最小100 mSec ( 0.1 Sec)

     WDT 計算公式 = (2^wdt_interval_parameter)*(0.1) sec.

     wdt_interval_parameter: { 合法取值范圍: 0-15}；

5，軟件可編程WDT啟用/禁用計數器；

6，軟件可編程旁路功能啟用/禁用；

7，軟件可編程斷開功能啟用/禁用；

8，上電時的軟件可編程模式（旁路，正常或斷開模式）；

9，電源關閉時的軟件可編程模式（旁路，正常模式）；

10，每?jī)蓚€(gè)端口獨立旁路操作；

11，具備標準NIC功能。

產品特點：

雙端口萬兆以太網適配器提供萬兆單模SFP+光口接口連接

創新的電源管理功能和節能以太網，集成的直接存儲器提高效率并降低功耗

智能的Bypass控制芯片，開源的API設計整合標準NIC功能以及Bypass功能

純國產設計，自主可控

三種工作模式：

正常工作模式：

 Bypass工作模式：

 Disconnect工作模式：
